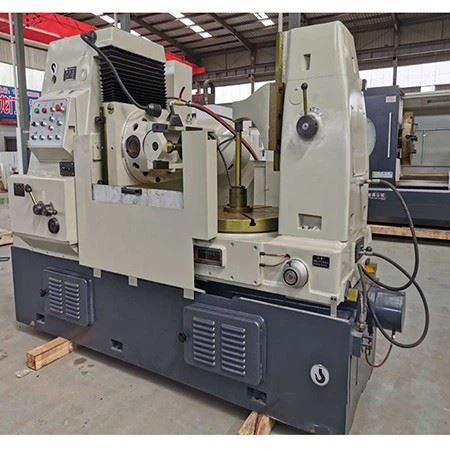

Mesin Hobbing Gigi Y3180H
Fitur teknis utama:
Mesin hobbing roda gigi biasa dapat memproses roda gigi melingkar lurus dan heliks, roda gigi cacing, sproket, dan poros spline pendek, cocok untuk pabrik produksi satu bagian, batch kecil, atau produksi batch. Alat mesin memiliki struktur yang sangat baik, kekakuan yang kuat, presisi kerja yang baik, pengoperasian yang mudah, dan penyesuaian sederhana. Saat pemesinan roda gigi, alat mesin dapat bekerja dalam mode penggilingan bawah atau penggilingan atas. Alat mesin dilengkapi dengan mekanisme berhenti otomatis, alat pengaman dan sistem pelumasan otomatis.
Prosedur pengoperasian keselamatan mesin hobbing:
1. Saat menggiling roda gigi, ketinggian antara permukaan bawah benda kerja dan meja kerja tidak boleh lebih rendah dari ketinggian yang ditentukan dari alat mesin.
2. Diameter mesin cuci kosong harus kurang dari 3mm dari diameter lingkaran akar roda gigi yang diproses.
3. Batang pisau, braket batang pisau, mesin cuci batang pisau, dan lubang pisau harus dibersihkan saat memasang kartu. Saat menjepit pemotong frais, masukkan kunci yang sesuai.
4. Saat menggerakkan sudut tempat pisau, perhatikan slide tempat pisau.
5. Sesuai dengan persyaratan peralatan yang diproses, periksa posisi penyetelan sebelum memakan pisau.
6. Saat menggiling roda gigi heliks, pastikan untuk menjepit benda kerja dengan kuat untuk menghindari rotasi selama penggilingan.
Tidak boleh bertabrakan dengan dudukan alat, dan tidak diperbolehkan membongkar sekrup umpan pisau, dan dudukan alat harus ditarik kembali saat diangkat.
7. Saat membuka dengan cepat, pemotong frais tidak boleh berbenturan dengan benda kerja, dan jarak saat menarik tidak boleh terlalu jauh.
Agar tidak membenturkan dudukan alat dengan meja kerja.
8. Modulus dan diameter roda gigi yang akan diproses tidak boleh melebihi spesifikasi teknis alat mesin.
9. Pasokan listrik harus terputus saat menggantung roda.
| Barang | Y3180H |
| Diameter pemrosesan maks | 800mm dengan kolom/550mm tanpa kolom |
| Modul pemrosesan maks | 10 mm |
| Sudut heliks pemrosesan maks | ±45 derajat |
| Kecepatan putar Hobber / Nilai | 40,50,63,80,100,125,160,200r/menit 8 langkah |
| Max Hobber diameter / panjang | 180mm/180mm |
| Pemotong lancip | MT5 |
| Diameter Hober Mandrel | φ27,φ32,φ40 |
| Kecepatan meja kerja | 5,5 r / mnt |
| Jarak minimum dari pusat kompor ke pusat putar meja | 50mm |
| Jarak dari pusat Hobber ke permukaan meja kerja | 235~585mm |
| Jarak dari permukaan ujung bawah bantalan penyangga luar ke permukaan meja kerja | 400~600mm |
| Jarak string arah sumbu maks dari hobber | 50mm |
| Tenaga Motor Utama | 8.5kw |
| Berat bersih mesin | 5500kg |
| Ukuran keseluruhan mesin | 275×149×187cm |
